多孔平衡流量计

多孔平衡流量计

多孔平衡流量计是一种差压型流量仪表,基于密封管道中能量转换原理工作。平衡流量计的传感器是一个多孔的原盘节流整流器,每一个孔的尺寸和分布基于独特的公式和数据定制。对于稳定流体,介质的流速与差压的平方根成正比,当管道中的流速发生变化时,流量计两个取压口之间的差压值会增大或减小。通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出流体体积流量和质量流量。

现今使用的标准孔板流量计,只有一个节流孔,孔两边的死区产生大量涡流消耗流体动能,导致很大的永久压力损失;随机和杂乱涡流所形成的噪声引起取压点信号波动,使测量线性度和重复性降低,一个孔的结构需要很长的直管段来调整流场和恢复压力。

南方电子生产的多孔平衡流量计相关测试和计算由电子科技大学和中国核动力研究设计院流量专家进行,检定由中国测试技术研究院完成。测试结果表明:多孔平衡流量计通过多孔圆盘节流整流器,能巧妙的实现流体平衡测量,明显减小涡流的形成、降低死区效应、减少动能的损失,降低涡流带来的取压点信号波动。

分类:

描述

性能指标

测量精度 (节流装置) ± 0.3%, ± 0.5%, ± 1%
测量重复性 0.1%
工作压力 0~40MPa(更高压力请咨询)
适用温度 -180℃~600℃(其他温度请咨询)
测量范围 取决于传感器设计
量程比 大于10:1
适用管径 15mm~3000mm
适用介质 满管、单向流动的气体、蒸汽、液体

特点:

  • 可测量多种介质,应用范围广泛
  • 测量精度高、量程比大
  • 测量信号文档、拨动小,重复性高
  • 管道永久压力损失低
  • 耐脏污能力强
  • 独特的多孔节流元件,可双向测量
  • 直管段要求低
  • 安装费用低,基本免维护
  • 可应用于反应堆内部流量测量
  • 能根据用户要求做抗震实验

多孔平衡差压流量计与其他差压式流量计特点对比

产品类型

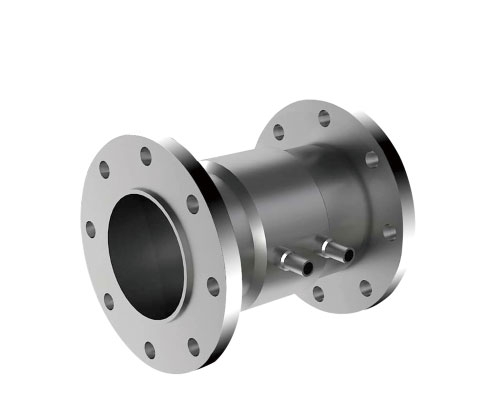

管道式

对夹式

焊接式

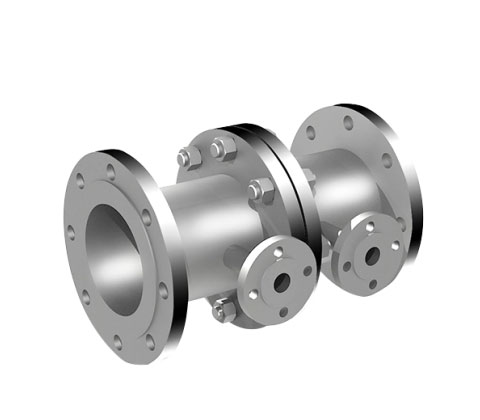

双法兰式

方管式多孔平衡流量计

方管式

一体式

选型代码

其他信息

测量精度

(节流装置) ± 0.3%, ± 0.5%, ± 1%

测量重复性

0.1%

工作压力

0~40MPa(更高压力请咨询)

适用温度

-180℃~600℃(其他温度请咨询)

测量范围

取决于传感器设计

量程比

大于10:1

适用管径

15mm~3000mm

适用介质

满管、单向流动的气体、蒸汽、液体
