管道式多孔平衡流量计

管道式多孔平衡流量计

口径范围DN15-DN600,带精密测量管道、取压装置和本体法兰,法兰与管道同材质,传感器位于正中央,左右对称,可双向测量。适合各种工况下的流量测量,精度高,安装简单,维护方便。

分类:

描述

  • 可测量多种介质,应用范围广泛
  • 测量精度高、量程比大
  • 测量信号稳定、波动小,重复性高
  • 管道永久压力损失低
  • 耐脏污能力强
  • 独特的多孔节流元件,可双向测量
  • 直管段要求低
  • 安装费用低,基本免维护
  • 可应用于反应堆内部流量测量
  • 能根据用户要求做抗震实验

外形图

DN15-DN600

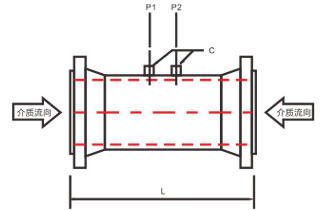

平焊法兰

DN15-DN600

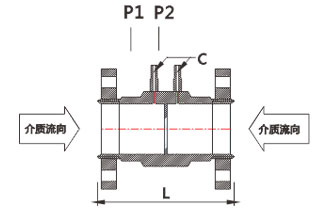

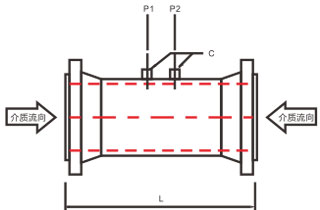

高压对焊法兰

DN15-DN200

高压螺纹法兰

连接方式及标准

管道式平焊法兰连接

法兰标准:ANSIB16.5 HG/T20615

连接形式:S0

密封门形式:RF

压力等级(CL/MPa):150/2.0

法兰标准:JB/T81 HG/T20592

连接形式:PL/S0

密封门形式:RF

压力等级(MPa):0.25、0.6、1.0、2.5

管道式对焊法兰连接

法兰标准:ANSIB16.5 HG/T20615

连接形式:WN

密封面形式:RF/MFM/RJ

压力等级(CL/MPa):300/5.0、600/11.0、900/15.0、1500/26.0、2500、42.0

法兰标准:GB/T9115/JB/T82/HGT20592

连接形式:WN

密封面形式:RF/MFM/RJ

压力等级(MPa):4.0、6.3、10.0、16.0、25.0

管道式螺纹法兰连接

法兰标准:JB 2769-2008

连接形式:螺纹

密封面形式:高压透镜垫

压力等级(MPa):16.0、22.0、25.0、32.0

(注:S0-带颈平焊、PL-板式平焊、WN-带颈对焊、RF-凸面、MFM-凹凸面、RJ-环连接面)

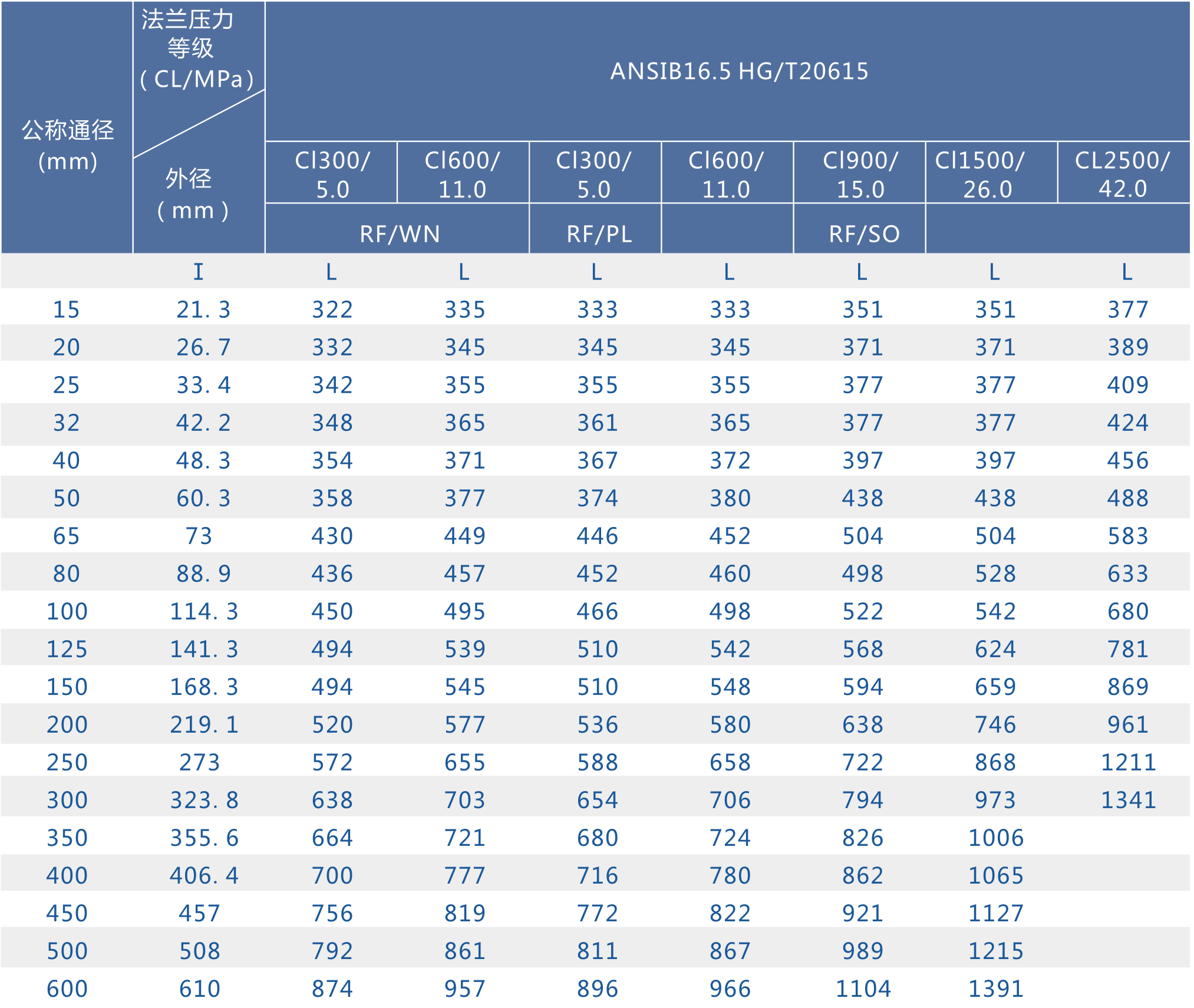

管道对焊及螺纹法兰尺寸表

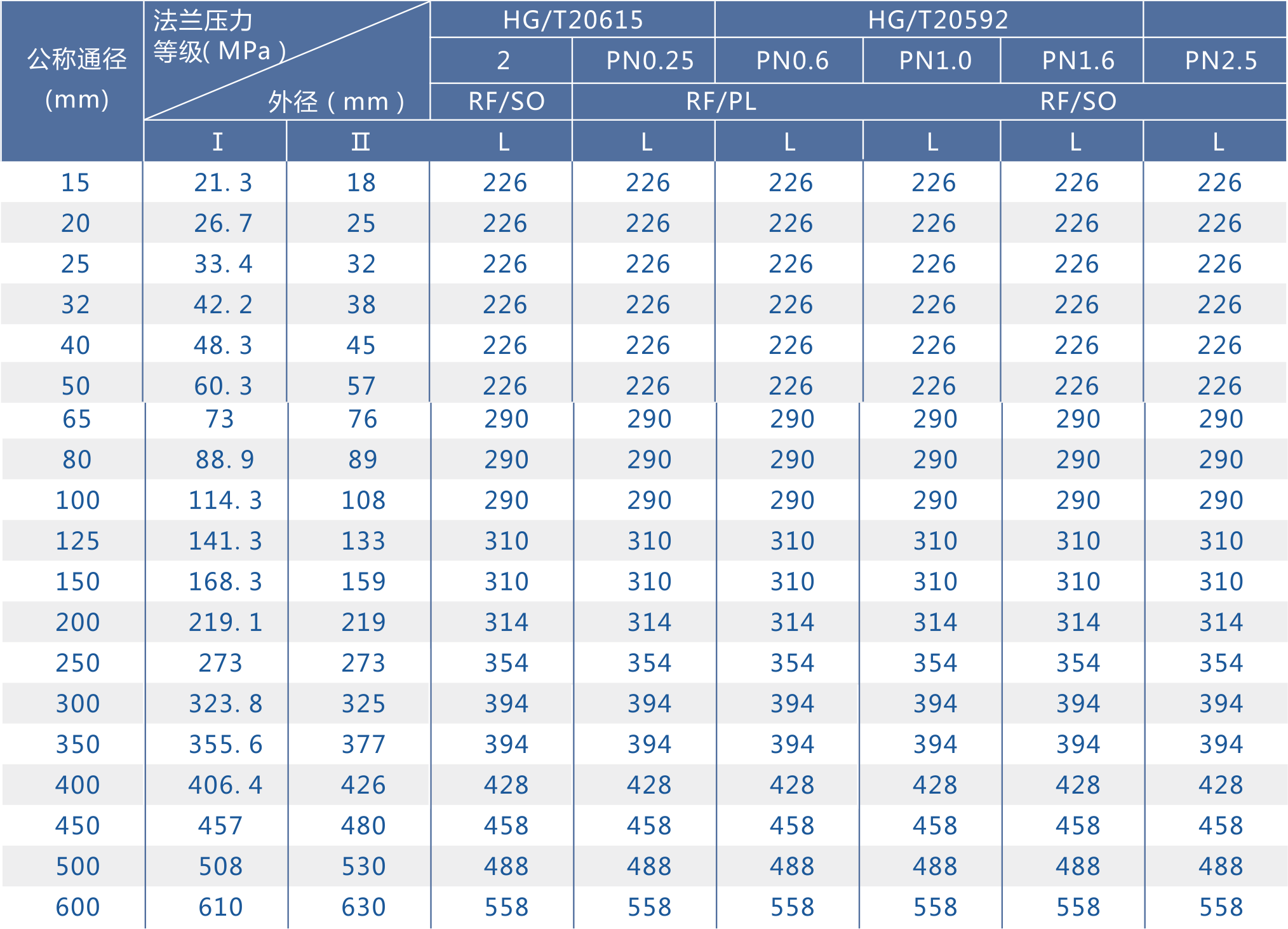

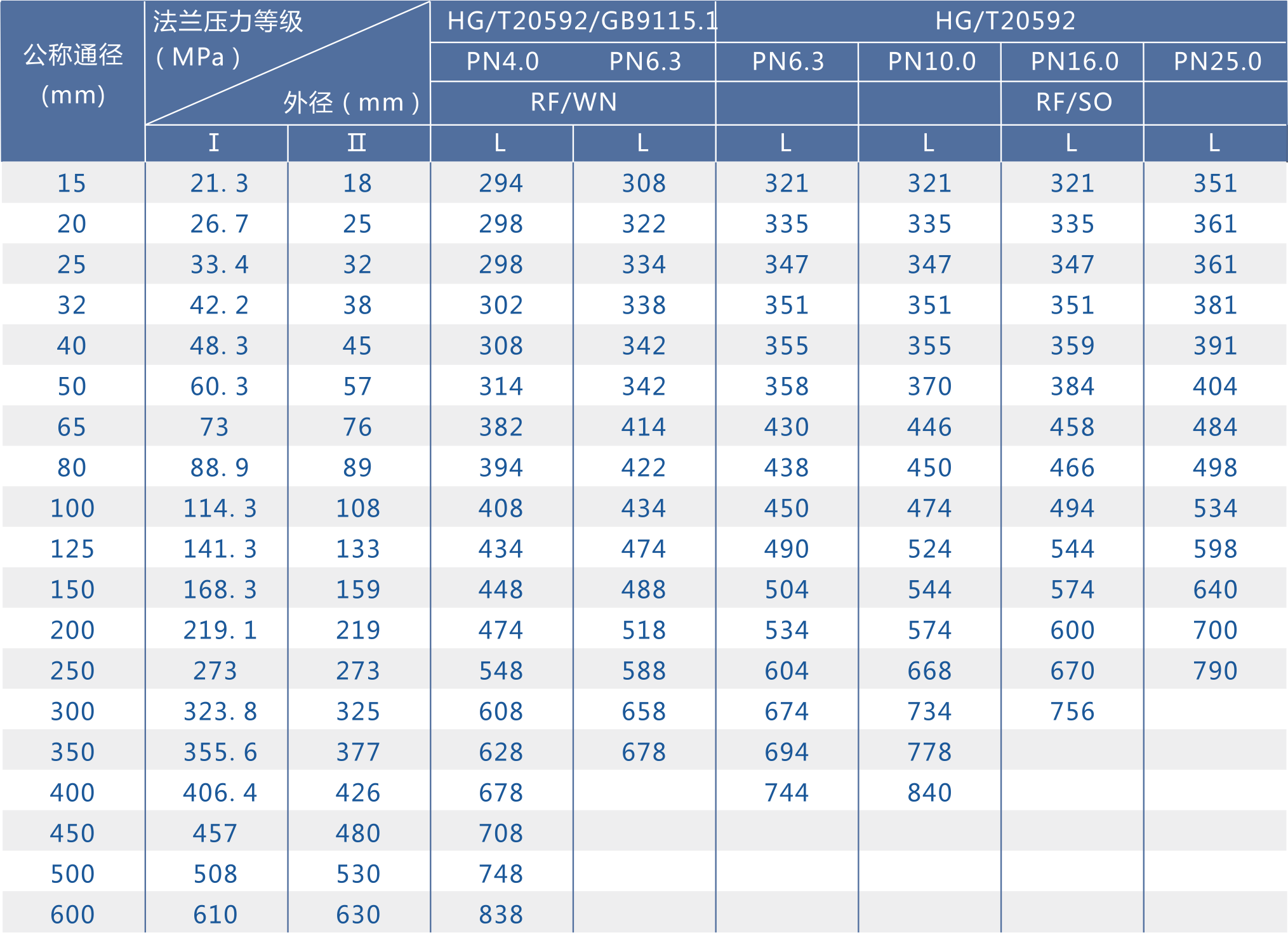

管道式平焊法兰尺寸表

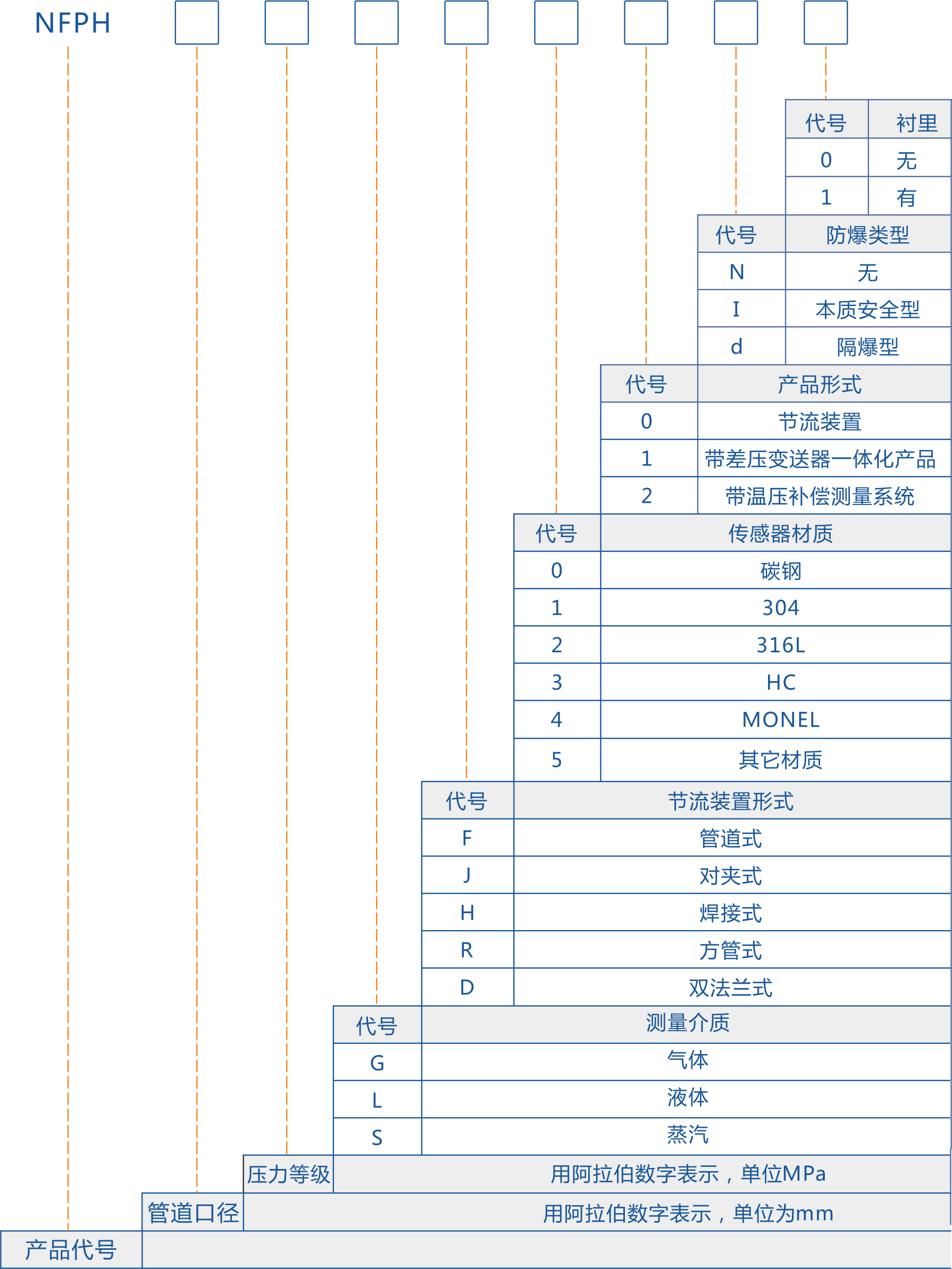

选型代码

其他信息

测量精度

(节流装置)±0.3%,±0.5%,±1%

测量重复性

0.1%

工作压力

0~40MPa(更高压力请咨询)

适用温度

-180℃~600℃

测量范围

取决于传感器设计

量程比

大于10:1

适用管径

DN15~DN600

适用介质

满管、单向流动的气体、蒸汽、液体
