NF-VFL文丘里流量计

NF-VFL文丘里流量计

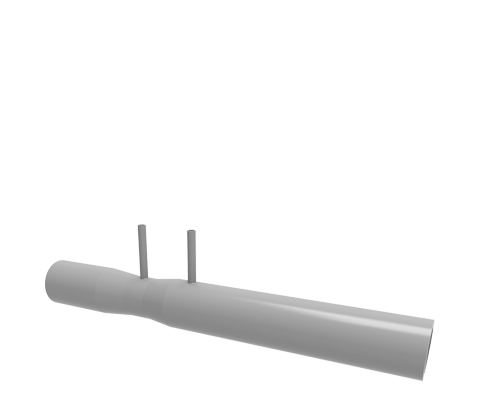

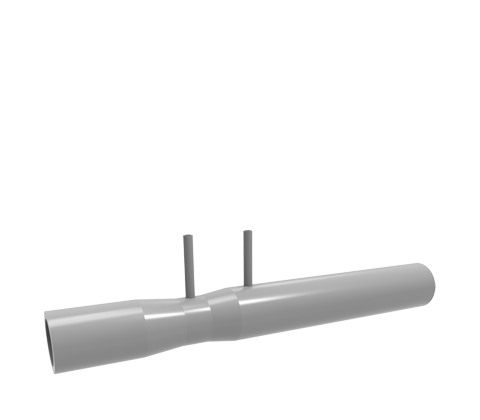

NF-VFL文丘里流量计是一种常用的测量有压管道流量的装置,属压差式流量计,常用于测量空气、天然气、煤气、水等流体的流量。它包括“收缩段”、“喉道”和“扩散段”3部分,安装在需要测定流量的管道上。

分类:

描述

特点

  • 无需标定。
  • 在标准节流装置中,它所要求的上、下游直管段短,永久压力损失小。
  • 性能稳定、可靠性高。
  • 计算准确、能耗小。
  • 可用于液体、气体、蒸汽及两相流等各种脏污介质。
  • 结构简单,易安装,维护方便。

适用:石油、化工、环保、燃气、钢铁、制药,造纸、航空工业、化学工业。

其他信息

公称直径

50mm~3000mm
粗铸收缩段:100mm~1600mm
机械加工收缩段:20mm~250mm
粗焊铁板收缩段:100mm~3000mm

节流孔径比

β:0.3 ≤β≤ 0.75
粗铸收缩段: 0.3 ≤β≤ 0.75
机械加工收缩段: 0.4 ≤β≤ 0.75
粗焊铁板收缩段: 0.4 ≤β≤ 0.7

雷诺数范围

2×105≤ ReD≤ 2× 10 6
粗铸收缩段: 2×105≤ ReD≤ 2× 10 6
机械加工收缩段: 2×105≤ ReD≤ 106
粗焊铁板收缩段: 2×105≤ ReD≤ 2× 10 6

精度等级

1 级、 1.5 级、 2 级

工作压力

≤42Mpa

工作温度

-50 ℃~500℃

参照标准

GB/T2624-200 6
JJG640-94
ASME PTC 19.5-2004

连接方式

法兰连接、焊接、螺纹
