环室取压文丘里流量计

环室取压文丘里流量计

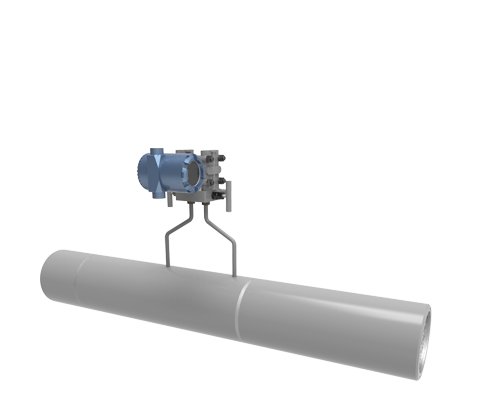

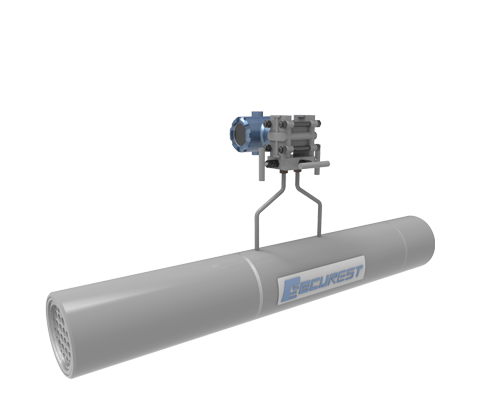

环室取压文丘里流量计是采用环室取压方式的一种文丘里流量计,具有无需标定、直管段要求低、永久压力损失小、结构简单稳定等特性。

分类:

描述

环室取压文丘里流量计使用环室取压结构,在高温高压环境下能达到国内较高的精度水平,取压环室可稳定节流部件上下游产生的不稳定流体,使得二次表能检测到更加稳定的压力信号,使得整体的流量检测更加稳定准确,同时环室空间,可大大降低引压管路被堵几率。

其他信息

公称直径

50mm≤ DN≤3000mm
粗铸收缩段: 100mm≤ DN≤1600mm
机械加工收缩段: 20mm≤ DN≤ 250mm
粗焊铁板收缩段: 100mm≤ DN≤3000mm

节流孔径比

β:0.3 ≤β≤ 0.75
粗铸收缩段: 0.3 ≤β≤ 0.75
机械加工收缩段: 0.4 ≤β≤ 0.75
粗焊铁板收缩段: 0.4 ≤β≤ 0.7

雷诺数范围

2×105≤ ReD≤ 2× 10 6
粗铸收缩段: 2×105≤ ReD≤ 2× 10 6
机械加工收缩段: 2×105≤ ReD≤ 106
粗焊铁板收缩段: 2×105≤ ReD≤ 2× 10 6

精度等级

1 级、 1.5 级、 2 级

工作压力

≤42Mpa

工作温度

-50 ℃~500℃

参照标准

GB/T2624-200 6、JJG640-94 及 ASME PTC 19.5-2004

连接方式

法兰连接、焊接、螺纹
