产品概述
▅ 产品概述
多孔平衡流量计是一种基于差压原理的高精度流量测量仪表，采用独特的多孔节流结构设计，每个孔的尺寸和分布基于独特的公式和数据定制。构造简洁、可靠性高，用较小的永久压损换来较大的稳定差压适用于气体、液体及蒸汽的流量测量，特别适合高流速、大流量、复杂工况下的精准计量。
▅ 工作原理

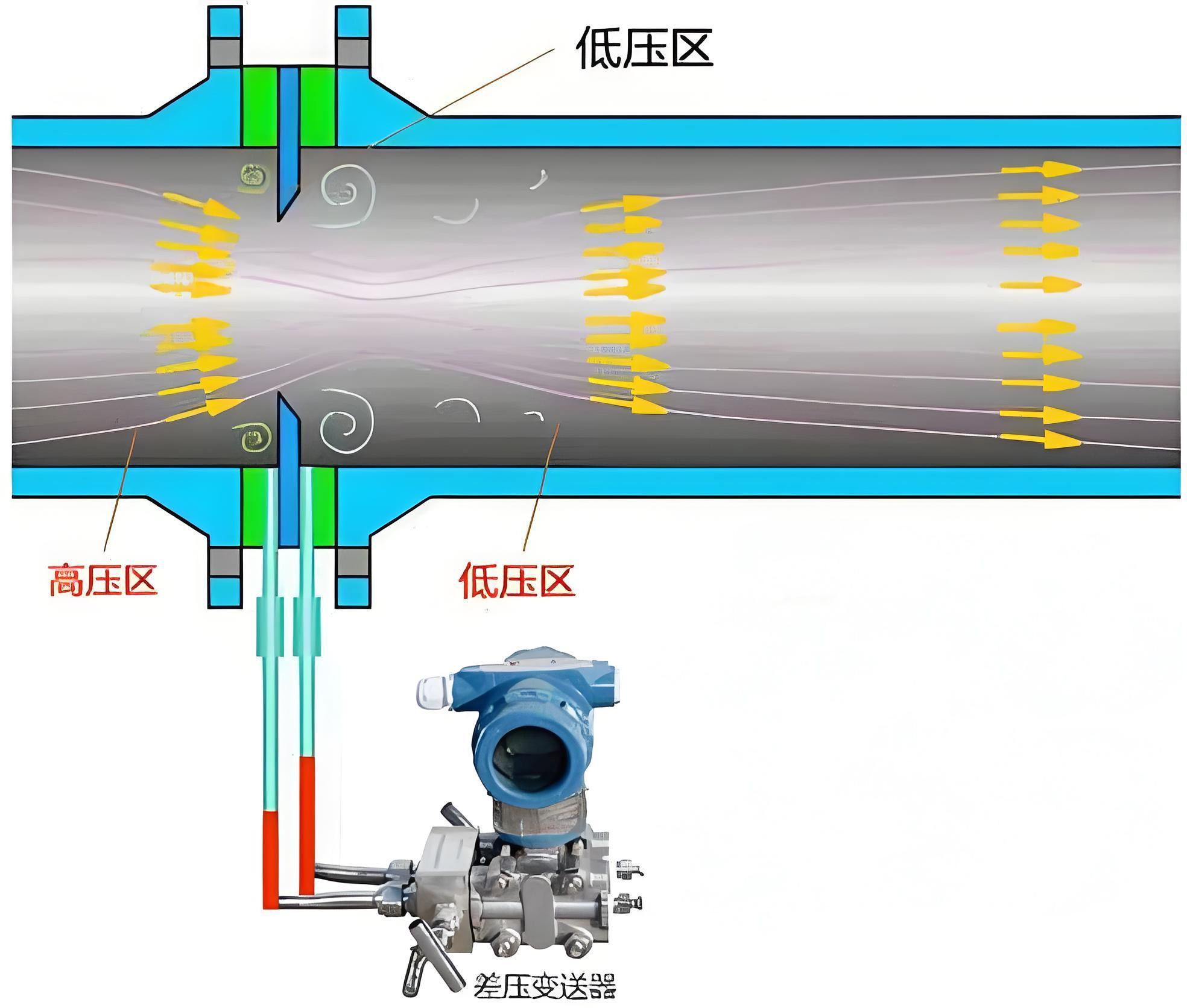

多孔平衡流量计是基于伯努利方程，通过测量节流件前后的压差计算流量：

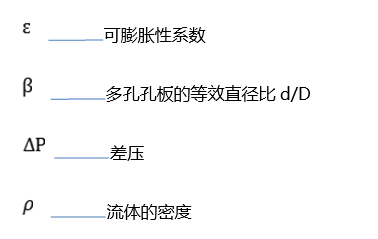

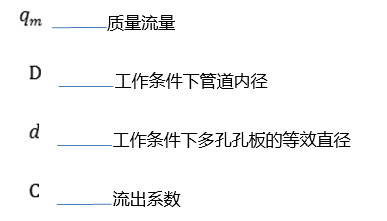

式中：
▅ 产品特点
1、高精度测量：采用对称多孔整流设计，流体分布均匀，测量精度可达±0.5%～±1.0%；
2、低压损节能：多孔结构大幅降低涡流形成，压损仅为传统孔板的30%，节约运行能耗；
3、宽量程比：量程比可达10:1，适应流量波动大的工况，可双向测量；
4、强抗干扰性：内置整流结构，有效消除涡流、脉动影响，对直管段要求低（前5D后3D）；
5、适用性强，耐用可靠：材质可选碳钢、不锈钢、哈氏合金等，耐高温高压（最高可达42MPa/600℃）；
6、安装便捷：一体化或分体式设计，支持法兰、夹装等多种连接方式；
7、耐脏不宜堵：多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了死区的形成；
8、保证脏污介质顺利通过多个孔，减少了流体孔被堵塞的机会；
9、智能互联，远程监控：可选4-20mA、HART、RS485、无线传输，无缝对接DCS/PLC系统。
▅ 适用场景
油气行业、食品加工、纸浆造纸、电力能源、化学工业、船用设备
性能指标
| 型号 | NFCY-PH |
| 测量介质 | 气体、液体、蒸汽 |
| 流量范围 | 取决于公称直径 |
| 精度 | ±0.5%、±1.0%、±1.5% |
| 重复性 | ±0.2% |
| 量程比 | 10:1～30:1 |
| β值 | 0.25～0.90可选 |
| 雷诺数 | 200～10000000 |
| 工作温度 | -196℃～+600℃ |
| 工作压力 | ≤42MPa |
| 通信方式 | 4-20mA+HART、RS485 |
| 过程连接 | 法兰、螺纹、焊接 |
| 防护等级 | IP66 |
| 防爆等级 | Ex db IIC T6 Gb |
| 接液材质 | 碳钢、不锈钢、铬钼钢、双相钢、哈氏合金、蒙乃尔合金、钛材（特殊材质可定制） |
