NFDG系列电磁流量计

NFDG系列电磁流量计

NFDG系列电磁流量计适用于电导率大于5μS/cm导电介质,公称通径范围宽,适应各种实际环境条件,具有多种供电方式,多种信号输出,采用标准RS-485串行通讯接口,支持国际通用标准MODBUS-RTU通讯协议和GPRS等多种无线和有线通信组网方式,具有累积脉冲当量输出。提供可远程网络访问的无线抄表系统(计算机管理软件和数据库)。

描述

类型

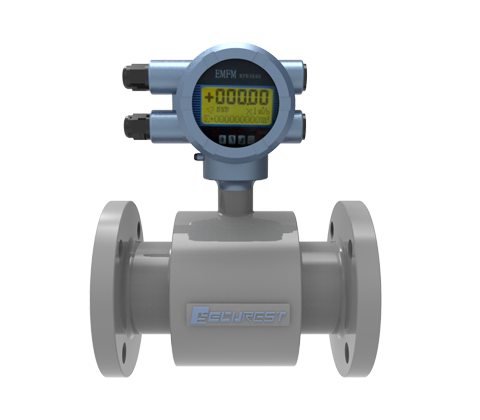

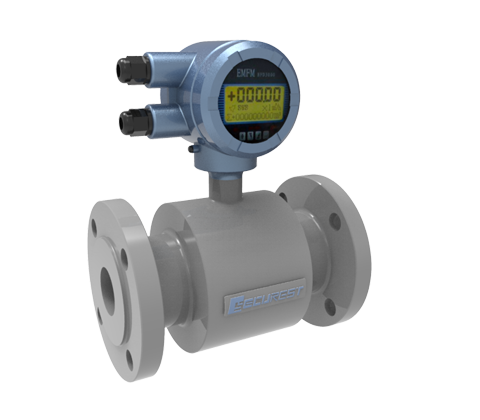

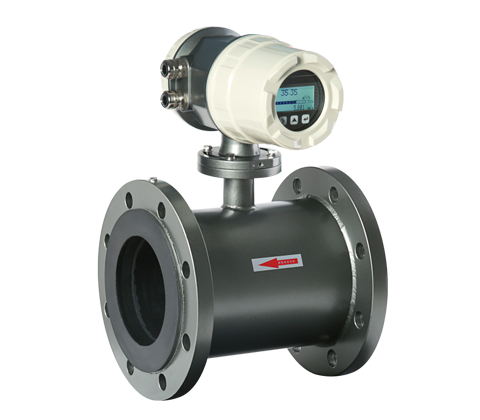

一体化流量计

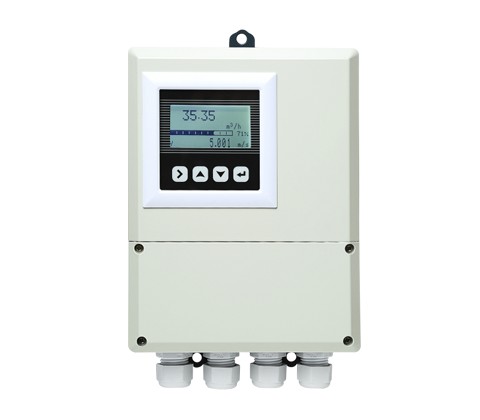

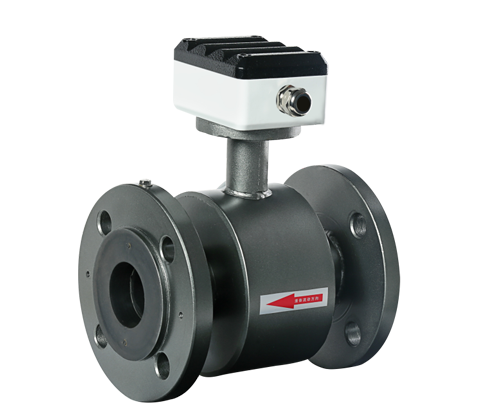

分体式流量计

分体式流量计

特点

  • 非常优秀的测量重复性和线性度
  • 良好的可靠性和抗干扰性能
  • 良好的耐压密封性
  • 低压损的测量管
  • 高智能化
  • 免维护

选型代码

订货须知

选择电磁流量计应明确如下几个问题:
(1) 被测介质必须是导电流体,对于气体、油品、有机溶剂等不导电的介质不能测量。
(2) 订货时选择型号规格时应向厂方提供电磁流量计的测量范围,厂方在此测量范围内进行标定以保证仪表的测量精度。
(3) 用户应向厂家提供被测介质、工艺参数、流量以及工作温度,压力等选型表中的参数,根据这些参数,选择合适的流量计。
(4) 选购分体型电磁流量计时,用户根据转换器安装位置至传感器的距离,向厂方提出配线的长度要求。
(5) 用户如果需要安装配件,如配套法兰,金属环垫,螺栓,螺母,垫圈及其它附加要求,可在订货时提出。

其他信息

执行标准

JB/T 9248-1999

公称直径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450

流速范围

0-10m/s 自动设定

准确度

±0.5%R,±1%R(DN20以下)

公称压力

标配1.0MPa(DN15-DN800) 可选1.6MPa(DN15-DN800) 可选2.5MPa(DN15-DN600) 可选4.0MPa(DN15-DN50)

最高介质温度

特氟龙(PFFA) +80℃或+120℃
聚四氟乙烯衬里(F4) +80℃或+120℃
聚四氯乙烯衬里(F46) +80℃或+120℃
氯丁橡胶衬里(CR) +80℃

输出信号

4-20mA;脉冲/频率2kHz(默认),5KHz(Max);RS-485

电缆口尺寸

M20 × 1.5 (标配尼龙防水接头,可选配防爆金属接头)

电源电压

110/220VAC(100-240VAC),50Hz/60Hz;24VDC ±10%

功耗

≤15VA

数字通讯

RS-485,支持标准MODBUS-RTU协议;GPRS

信号电极和接地电极材料

不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂金

电极形式

内插式,外插式电极需定制

电极数量

标配3-4电极(2个测量电极+1个接地电极),按口径配置

连接法兰标准

符合国标GB9119(可按用户要求订制)

连接法兰材料

标配碳钢,不锈钢需定制 不锈钢、含钼不锈钢等

接地环材料

DN15-DN450 不锈钢1Cr18Ni9Ti(普通奥氏体不锈钢SUS321)

外壳材料

标配碳钢,不锈钢需定制

防护等级

分体型 IP68、IP65 一体型 IP65

间距/配线长度(分体式)

标配10米连接线,转换器距传感器一般不超过20m,超过20m需特殊订货。
