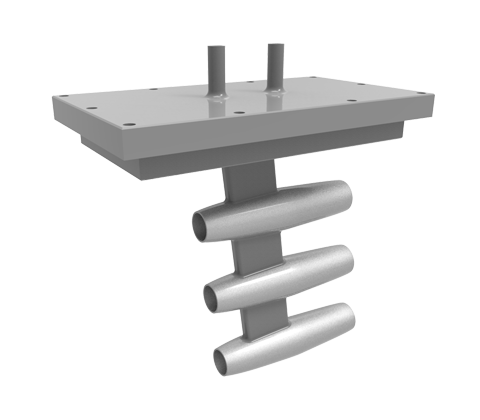

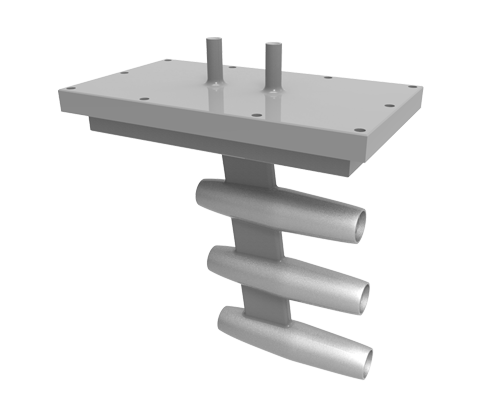

NF-SCRW-S-Ⅲ多喉颈瑟克瑞风量流量计

NF-SCRW-S-Ⅲ多喉颈瑟克瑞风量流量计

NF-SCRW-S-Ⅲ多喉颈瑟克瑞风量流量计是用于测量空气、蒸汽、天然气、煤气、烟气、水等介质的一款流量计。

描述

  1. 根据现场工艺条件的不同分为单喉径和多喉径两种;
  2. 压损小,管径大于φ300mm的管径其压力损失可以忽略不计,节能效果好;
  3. 直管段要求低。一般情况下,前直管段长度为0.7—1.5D;
  4. 差压值大。小流速情况下,仍然得到一个较大的差压值;
  5. 信号稳定可靠,无脉动差压信号。由于采用了“多喉径”结构,使得被测介质在各节流段有一个被“整流”的过程,消除了涡流的影响;
  6. 特殊的布点结构,可以得到整个管道截面的测量数据,从而保证测量的真实性和精确性;
  7. 产品寿命长。产品采用316或1Crl8Ni9Ti材料,并在流体测量面均进行了耐磨处理,使用经久耐磨;
  8. 采用特殊取压结构,从根本上避免堵塞。可通过防堵吹扫装置,进行在线吹扫维护;
  9. 体积小,安装方便。只需在管道上开孔安装即可,安装法兰随机配给。

适用:测量大、中、小型圆(矩)管道常温、高温气体及水流量测量, 适用于空气、蒸汽、天然气、煤气、烟气、水等介质

其他信息

测量介质

天然气, 烟气, 煤气, 蒸汽

工作压力

-30KPa~16MPa

工作温度

-40℃~560℃

流速范围

0.5~60m/s

精度

±0.1%, ±1.5%

公称通径

圆管 100 mm~6000mm
方管100×100 mm~6000×6000mm

参照标准

GB/T2624-2006
GB1236-2000
JJG835-93

连接方式

焊接
法兰连接
