燃料板质量检测系统-激光厚度测量是南方电子面向核电市场开发的一款几何测量装置,利用对射式激光(非接触式)全自动测量燃料板任意点位置厚度尺寸,测量精度高达0.01mm,可双工位进行测量,提高工作效率.

分类:

描述

燃料板质量检测系统-激光厚度测量是南方电子面向核电市场开发的一款几何测量装置,利用对射式激光(非接触式)全自动测量燃料板任意点位置厚度尺寸,测量精度高达0.01mm,可双工位进行测量,提高工作效率.

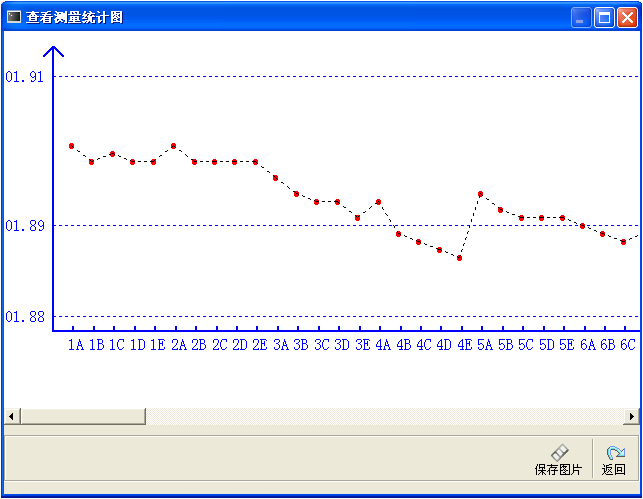

测量曲线

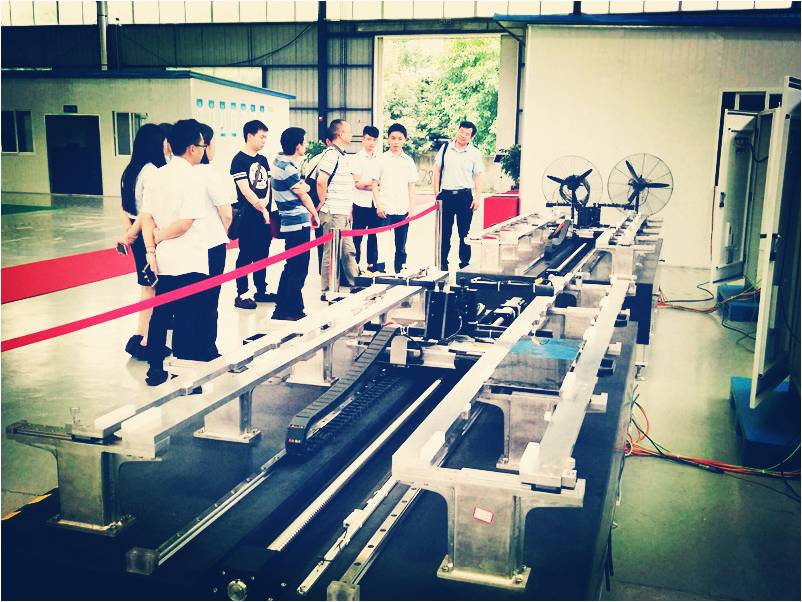

用户验收

其他信息

测量工位

2 双工位同时测量

系统测量行程

X:2300mm Y:2000mm Z:0~10mm

传感器精度

0.002mm

系统测量精度

0.01mm

系统重复精度

0.005mm

系统XY方向移动精度

0.10mm

工件支撑平面度

0.10mm

传感器中心线与板面垂直度

0.10mm

平行度

0.10mm/m

完成单次检测时间

<10min
